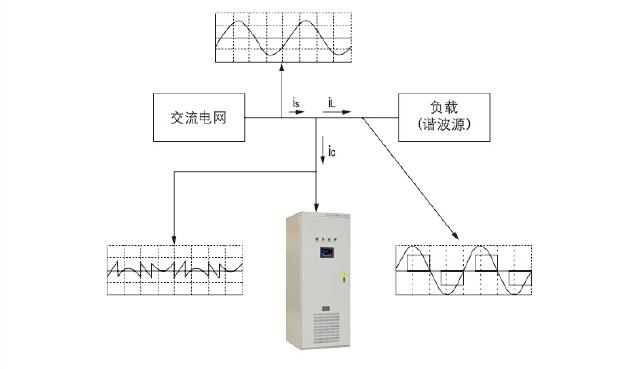

工作原理
有源電力濾波器（APF：Active Power Filter）以并聯的方式接入電網，通過實時監測負載的諧波和無功分量，采用PWM變換技術，將與諧波和無功分量大小相等，方向相反的電流注入供配電系統中，實現抑制諧波，動態補償無功的功能

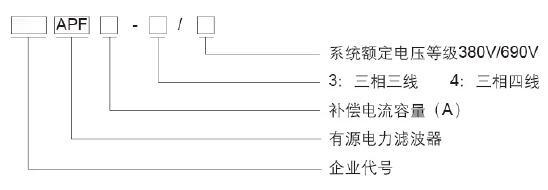

型號說明
技術特點
強大的濾波能力：
同時濾波2~50次諧波，也可以以單獨濾波指定次數諧波。
響應速度快：
全響應時間≤10ms，瞬態響應時間＜300us。
靈活的補償方式：能動態分相無功補償，提高功率因素。可對單個補償，也可對多個集中補償。可以選擇特定次數諧補償
。
LCD智能監控：
采用DSP高速檢測和運行，確保諧波檢測和補償控制精確有效。LCD顯示，工作狀態，故障診斷一目了然。透過RS232/RS485、CAN，以太網接口實現遠程監控，支持Modbus通訊協議。
先進的功率變換設計：
采用三相橋式逆變電路，具體小，效率高，可靠性高，可并機擴容多達10臺。
模塊化設計：
模塊化結構設計，方便生產與維護，MTTR小于15分鐘。
先進的補償特性：
具有諧波、無功、不平衡負載三種補償模式，且補償性能不受系統阻抗的影響。
使用效率高：
整機效率大于97%。
完善的保護功能：
具有過壓、欠壓、過溫、過流、缺相、限流、短路等保護功能。
